用三只交流接触器合成负载电机正反转控制电路

随风而逝 · 发表于 2009-7-24 12:16:37

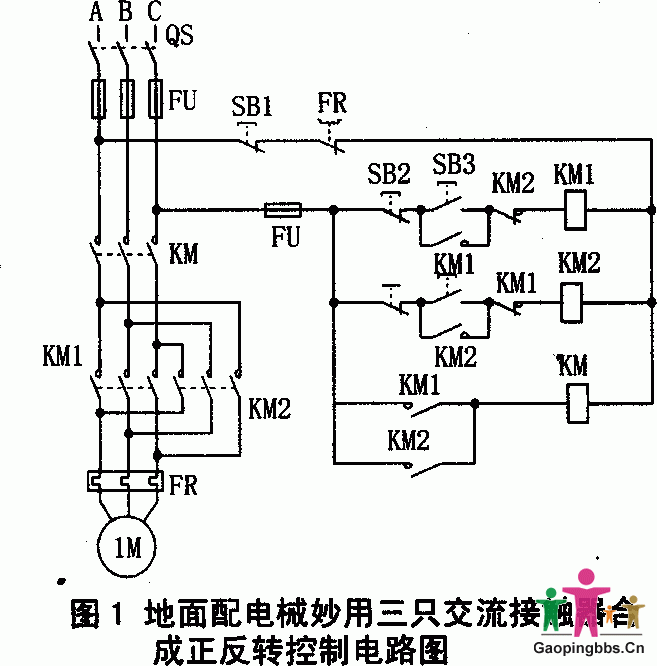

电动机容量较大时，并且重负载下进行正反转切换时，往往会产生很强的电弧花极易造成相间短路，经常烧坏支路电线、闸刀、熔断器、自动空气开关等。为避免此类情况发生，在正反转电路中妙加了一个交流接触器，如图1所示电路。
工作原理简述：当电机正转时，按下正转按钮sb3，其常闭触点先断开，切断反转控制回路，然后其常开触点闭合，接通正转控制回路，正转接触器km1得电吸合并自锁，电源接触器km也得电吸合，电动机正序接入三相电源，正向起动运转。当正转变反转时，按下反转按钮sb2，其常闭触点先断开，切断正转控制回路，使正转接触器km1断电释放，电源接触器km也随着断电释放，然后其常开触点闭合，接通反转控制回路，使反转接触器km2得电吸合并自锁，电源接触器km也得电吸合，电动机反序接入三相电源，反向起动运转。可见在正转换接时，由于km1和km两个接触器主触点形成4断点灭弧电路，可有效地熄灭电弧，防止相间短路。反转变正转亦然。

笔者为一些建筑工地用一只接触器妙接后，经使用实践证明：效果不错，同时也避免了上述故障的发生。采用这种方法既简明扼要，又切实可行，真是举一反三。同行不妨一试？
